5-6.0KW接线说明5KW-6KW电磁加热器参数：
1：外形尺寸：
400*220*120MM（长*宽*高）
2：工作电压：220V
3：功率（可调）：5500W-6000W
4：负载电感量： 70±10uH
5：转换效率>90%
6：工作频率:15-25kHZ
7：工作温度:-10度至+50度
8：工作方式:连续加热
9：浪冲保护-+1500V
10：抗杂波干扰:4000V
11：感应线圈到发热体的安装距离15-20mm（保温棉压紧后加上环氧板的厚度）
12：多组线圈并绕在同一发热体上，线圈相互之间的距离大于12厘米。
1、 二个指示灯，为”电源”、“工作”灯。正常工作时”电源”、“工作”在亮。
2、 电源220V接于“接220V电源输入”的柱子上，不分火线零线随便接入即可。
3、 线圈接于“接线圈”接线柱上，螺丝要拧紧。
4、本加热器出厂设定为供电即可以工作,此时“开关控制”插座口内有一个短路线（黑色的）将此插座短路。也可以用手轻轻取下“开关控制”插座上的短路线（黑色的），将一条两芯的联机线的一个端头插到“开关控制”插座上，另一端两个插头接到温控器的常开的两个触点，连接好即可试机使用。

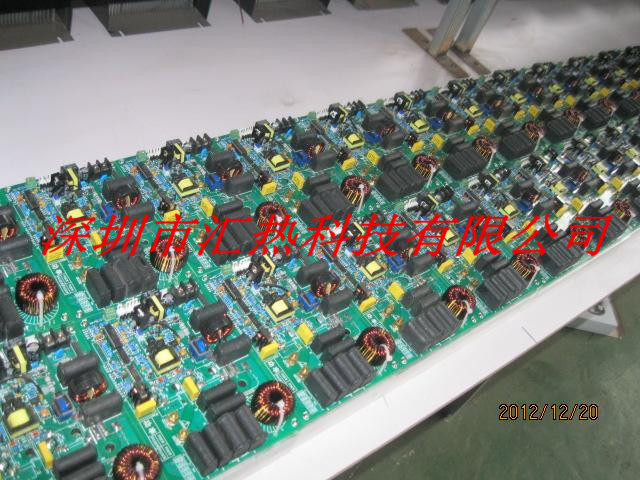

6KW电磁加热控制板使用说明和注意事项
1、本控制器还须和其他配件如加热线圈配套组合使用。根据不同功率使用不同的控制器配套线圈，建议6KW采用10平方的绝缘高温电线绕制。一般为圆型线圈，绕在加热物体上时电感量L为70±10uH（使用电桥测量电感，要绕在炮筒上测量，注：圆型线圈一般在20圈左右，绕在炮筒上的线长约10米，根据炮筒直径不同有不同圈数，要在实际使用中把握。）
2、加热线圈的绕制：加热线圈根据用户的具体要求绕制，绕制时应保证同一铁芯的加热线圈绕向与参数一置。每组线圈与线圈之间保持120mm以上的距离。
3、加热线圈和被加热金属物体的距离要求： 加热线圈表面到被加热金属物体表面的距离根据线圈的宽度不同要适当调整。6KW 控制器的线圈到被加热金属物体的距离根据不同直径的管径要适当调整，管径越大，距离越近。管径越小，距离越远。一般为：15-22mm。如果距离过小时会造成控制器因工作特性变差而发热，甚至引起炸功率管；距离过大时功率将逐步变小，且不能调节，这是电路反压保护在保护的原因。
4、接线方式：本控制器可以接成上电开机使用，也可以由温控器的常开触点控制使用。
a、上电开机使用： 将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）。本机板出厂设定为上电即开机使用方式
。
b、温控器的常开触点控制使用： 将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）。用手轻轻取下“开关控制”插座上的短路线（黑色的），将一条两芯的联机线的一个端头插到“开关控制”插座上，另一端两个插头接到温控器的常开触点，连接好即可试机使用。
注意：温控器的触点不允许带市电或其他高压电。
C、多个控制器联机使用：当需要由一个温控器触点控制多块板子同时工作同时停止时，首先你要确定一块板子作为主机板（随便选一块），然后用联机线（两芯线，两头各带一个2芯插头）将主机板上的“副板控制”与另一块副板的“电压控制”相连，如果要连接更多副机板请使用联机线按照上述一级一级连接起来即可，即一个副板上的“副板控制”与另一块副板的“电压控制”相连，如此一级连一级即可。
