虽然欧洲电磁炉的普及程度低于亚洲，但电磁炉的发明却是源于德国。欧洲出产的家用电磁炉基本上都是采用半桥电路的。全桥电路一般为商用大功率电磁炉或者工业大功率电磁加热设备中采用。中国家用电磁炉来源于日本和台湾，基本上都采用单管电路。虽然三者最终都能加热、烹饪，但其工作特性、可靠性、成本等方面还是有较大差别，以下就单管电路、半桥电路和全桥电路分别做一些简要的介绍。

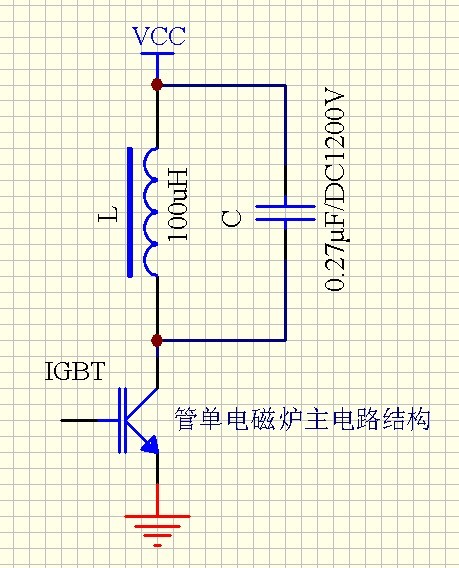

一、单管电路：
单管电路就是指一个IGBT负责开通与关断工作，当IGBT开通时电流经线圈迅速充电，当IGBT关断时，线圈电流向谐振电容充电产生一个很高的反电压，当它超过IGBT的耐压时IGBT就会瞬间击穿（俗称炸机）。一般正常工作时，这个电压约为1000-1100V之间，当电路受到干扰或其它意外因素影响时，这个电压就会升高，必须要及时保护。单管电路还有一个很大的致命的先天性缺陷，当功率较低时会影响IGBT的工作状态造成IGBT严重发热、缩短IGBT寿命甚至造成IGBT击穿（炸机），或者说当线圈离加热物体比较近时，就会出现这种情况。所以单管电磁炉能连续加热的功率一般都大于最大功率的50%，即一台最大2000W的电磁炉，1000W以下都是断续加热，如200W的功率是用1000W加热2秒停止8秒来实现的，这在很多烹饪场合是不合适的。目前国内电磁炉基本都是单管电路，电路构成也基本一致，产品质量、档次不同主要取决于零部件选材和工艺、质量的控制。这种单管电路结构造价比较便宜，只能适用于要求不高的家用电磁炉中。很多电磁加热器的生产厂家也打着节能旗号，向用户供电磁加热控制板，价格很低，其实就是家用电磁炉单管电路电路，有些厂家也用两个IGBT，其实也就是这个电路，只不过是并联使用。请大家认真对待，不要被骗。

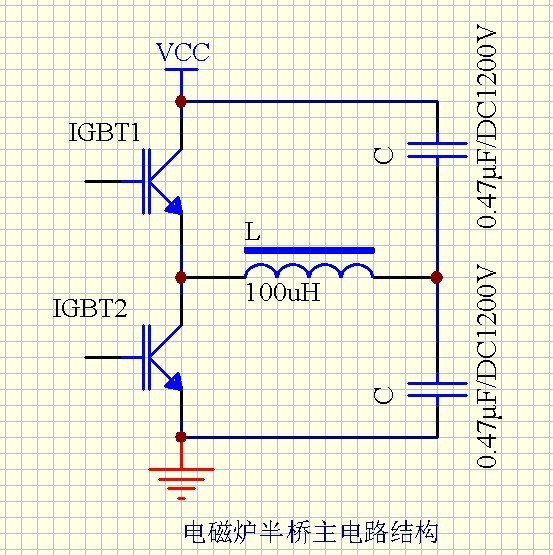

二、半桥电路：
半桥电磁炉使用两个IGBT轮流开工作，一个关闭后另一个开通不存在高反电压的问题，没过电压损坏IGBT的隐患，产品的可靠性大大提高，所以国外高档的电磁炉（特别是厨房用的多头炉）都采用半桥方案。半桥电路另外一个优点就是连续功率可以做得很低。不存在低功率影响IGBT工作状态的问题，理论上可以做到所有功率都连续加热，但受器件工作频率限制，一般可做到最大功率的20%，特别设计可做到最大功率的10%，即2000W的电磁炉，200W也能连续加热，实现所有火力档都是连续加热的，大大提高了电磁炉的实用性。我们公司【汇热科技】的中小电磁加热器（2.5～15KW）就是采用半桥电路来设计的。一般地，半桥电路最大设计功率约为20-30KW，这是单管电路远远不能达到的。半桥电路设计则不同于单管不同，不同厂家有不同的电路设计，从PWM的产生、功率控制、相位控制、电流检测到IGBT驱动，都有多种不同的方式，五花八门，各显神通。所以产品的性能和可靠性也就千差万别。而合理的设计便成为最关键的环节。汇热科技采用基于AVR的全数字控制，与以往传统的半桥电路对比，具有性能稳定，便于安装，容易安装，调试简单，故障率低的特点。可广泛应用于塑料机械(如注塑机、拉丝机、造粒机、挤出机的节能改造工程中）食品机械、原油输送等类似加热行业。

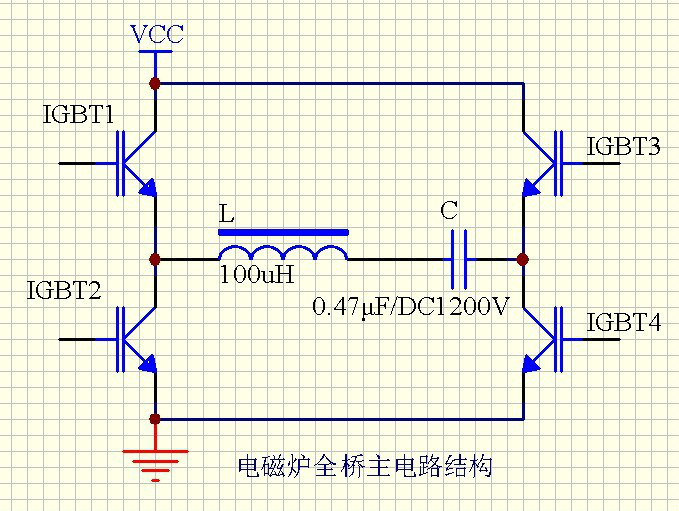

三、全桥电路：
把半桥电路的两个桥臂谐振电容改成两个IGBT，线圈串联一个揩振电容就构成全桥电路，IGBT1和IGBT4以及IGBT2和IGBT3交替工作，从而获得比较大的功率。全桥电路成本远高于单管和半桥电路，一般控制方法有调频和移相。控制电路和半样电路基本相似。汇热科技采用基于AVR的全数字控制。主要应用于20KW以上的大功率电磁加热控制器上。下图即为大功率通用控制板。详情请点击该图有说明。
