高效电磁加热器 电磁感应专用扼流圈 的制作方法

一、电磁加热圈原材料
高温线、高温板（环氧板）、热缩管（φ4～φ6）、502胶水、尼龙扎带、线鼻子（圆口4～6、开口4～5）、盐酸、锡条

二、工具
电感表、剪刀、锡炉、压线钳、剥线钳、短柄螺丝刀、笔等

三、原始电热圈基本数据的含义 如：φ145×80  1800W  220V a、φ145×80指原电热圈直径145mm，宽度80mm； b、1800W指电热圈功率； c、220V指电热圈电压 .

四、电磁加热圈的制作 1、制作电磁加热圈周长的计算 L＝（原电热圈直径φ＋17×2）×π＋25mm

注：17mm指高温棉厚度；25mm指粘贴电磁圈的长度
    原电热圈直径＝炮筒外直径
举例说明：
1.原电加热器数据是φ145×80  1800W 220V L＝（145＋17×2）×π＋25mm＝179×3.14＋25＝562＋25;
2、按所计算数据裁剪环氧板;

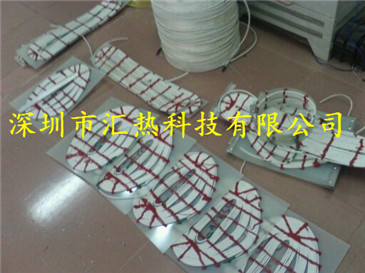

3、将环氧板用 502胶水贴接成圆圈，并按图示样式钻孔，穿好扎带 ;
4、逆时针方向缠绕高温线，适时测量线圈的电感量，线圈绕至所需的电感量（参见第五点），用扎带固定好高温线，高温线两端各 留10cm，套上线标
